Lắp đặt hệ thống điện cầu thang chuyên nghiệp và hiệu quả là mong muốn của nhiều gia đình. Bài viết này sẽ cung cấp cho bạn những thông tin chi tiết về sơ đồ mạch điện cầu thang, các loại phổ biến và hướng dẫn từng bước để bạn có thể tự tin thực hiện, tiết kiệm thời gian và đảm bảo an toàn.
TÓM TẮT
Mạch Điện Cầu Thang Là Gì?
Mạch điện cầu thang, hay còn gọi là mạch đèn cầu thang, là một hệ thống các dây dẫn được kết nối với nguồn điện và bộ điều khiển (thường là công tắc) để vận hành đèn chiếu sáng tại khu vực cầu thang. Chức năng chính của mạch này là đảm bảo đèn hoạt động ổn định, cung cấp đủ ánh sáng và cho phép người dùng bật/tắt đèn một cách linh hoạt từ nhiều vị trí khác nhau, đặc biệt là ở đầu và cuối cầu thang.
Nguyên Lý Hoạt Động Cơ Bản
Nguyên lý hoạt động của mạch điện cầu thang thường dựa trên việc tạo ra hoặc cắt đứt mạch điện kín để điều khiển bóng đèn. Có hai sơ đồ nguyên lý hoạt động chính thường được áp dụng:
- Sơ đồ 1: Trong sơ đồ này, trạng thái bật/tắt của đèn phụ thuộc vào vị trí tương ứng của hai công tắc. Khi hai công tắc ở các vị trí khác nhau (ví dụ: công tắc K1 ở A1 và K2 ở B2, hoặc K1 ở A2 và K2 ở B1), hiệu điện thế sẽ chạy qua đèn LED, làm đèn sáng. Ngược lại, khi hai công tắc ở cùng một vị trí (ví dụ: K1 ở A1 và K2 ở B1, hoặc K1 ở A2 và K2 ở B2), hiệu điện thế sẽ bị trùng trên một dây, mạch bị hở và đèn sẽ tắt.
- Sơ đồ 2: Sơ đồ này hoạt động dựa trên nguyên tắc mạch kín và mạch hở. Khi công tắc K1 tiếp xúc với dây điện D1 và K2 tiếp xúc D2, hoặc ngược lại (K1 tiếp xúc D2 và K2 tiếp xúc D1), mạch điện cầu thang trở thành mạch kín và được cung cấp điện, đèn sẽ sáng. Khi công tắc K1 tiếp xúc với dây điện D1 và K2 cũng tiếp xúc D1 (hoặc cả hai cùng tiếp xúc D2), mạch điện trở thành mạch hở, không có dòng điện chạy qua và đèn sẽ tắt.
Hiểu rõ hai nguyên lý này là chìa khóa để bạn có thể thực hiện việc đấu nối mạch điện một cách chính xác và nhanh chóng.
Top 6 Sơ Đồ Lắp Đặt Mạch Điện Đèn Cầu Thang Phổ Biến
Để đáp ứng nhu cầu đa dạng, có nhiều sơ đồ lắp đặt mạch điện đèn cầu thang khác nhau. Dưới đây là 6 loại phổ biến mà bạn có thể tham khảo và áp dụng:
1. Mạch Điện Cầu Thang Cơ Bản
Đây là sơ đồ đơn giản nhất, thường chỉ sử dụng một bóng đèn và hai công tắc. Dây trung tính được đấu trực tiếp vào đèn LED. Dây pha từ nguồn điện chính sẽ đấu vào cực L của công tắc 3 cực đầu tiên (tầng 1). Hai dây điện đôi sẽ nối từ cực L1 và L2 của công tắc tầng 1 đến các cực tương ứng L1 và L2 của công tắc tầng 2. Cuối cùng, cực L của công tắc tầng 2 sẽ đấu nối với nguồn điện còn lại của đèn LED.

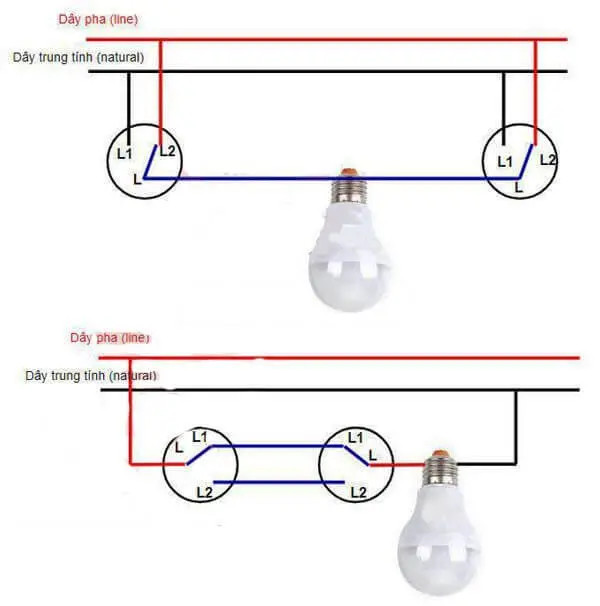

Sơ đồ mạch điện cầu thang cơ bản
2. Mạch Điện Cầu Thang 2 Công Tắc 1 Bóng Đèn
Để thực hiện sơ đồ này, bạn cần chuẩn bị 1 cầu chì, 2 công tắc 3 cực và 1 đèn LED. Một đầu dây của nguồn điện 220V được nối với đèn LED, đầu còn lại của đèn LED sẽ nối vào một cực của công tắc đầu tiên. Dây điện còn lại từ nguồn điện tổng sẽ chạy qua cầu chì rồi nối vào công tắc thứ hai. Hai đầu dây còn lại của hai công tắc sẽ được đấu nối với nhau để tạo thành mạch điện kín, cho phép bật/tắt đèn thuận tiện.

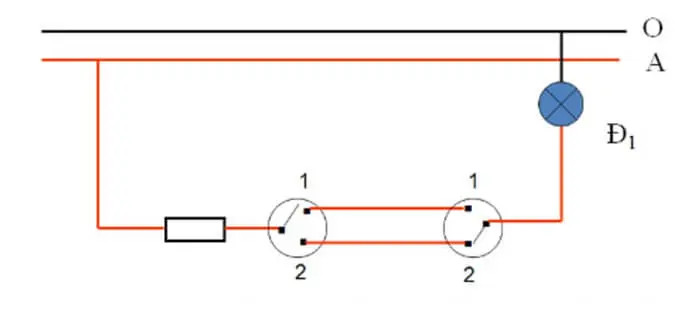

Mạch điện cầu thang 2 công tắc 1 bóng đèn
3. Mạch Điện Cầu Thang 2 Công Tắc 2 Bóng Đèn
Cách lắp đặt mạch điện này tương tự như mạch 2 công tắc 1 bóng đèn, nhưng sử dụng 2 bóng đèn LED thay vì 1. Các dụng cụ cần thiết bao gồm: bảng điện, dây điện, cầu chì, 2 công tắc, 2 đèn LED, cùng các công cụ hỗ trợ như kìm, kéo, tua vít. Bạn có thể tham khảo cách đấu nối của mạch 2 công tắc 1 bóng đèn để áp dụng.

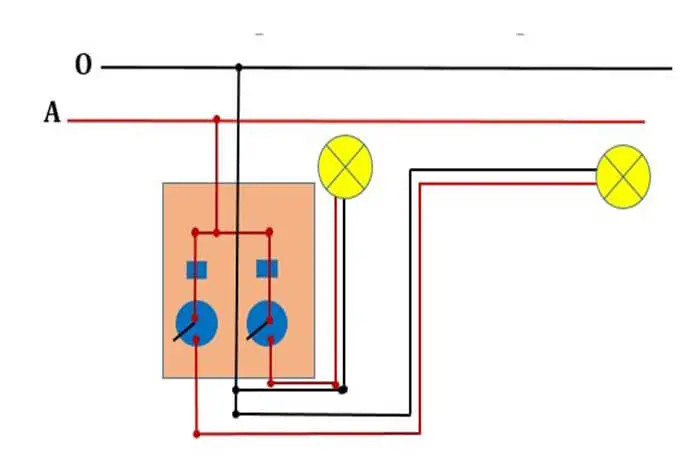

Mạch điện cầu thang 2 công tắc 2 bóng đèn
4. Mạch Điện Cầu Thang 3 Công Tắc 1 Bóng Đèn
Sơ đồ này yêu cầu sử dụng công tắc trung gian là loại công tắc 4 cực hoặc 6 cực, bên cạnh các công tắc 3 cực thông thường. Loại mạch này đặc biệt phù hợp khi bạn muốn đấu nối cho đèn chùm hoặc các hệ thống chiếu sáng phức tạp hơn, ví dụ như ở cầu thang đôi hoặc các không gian rộng.

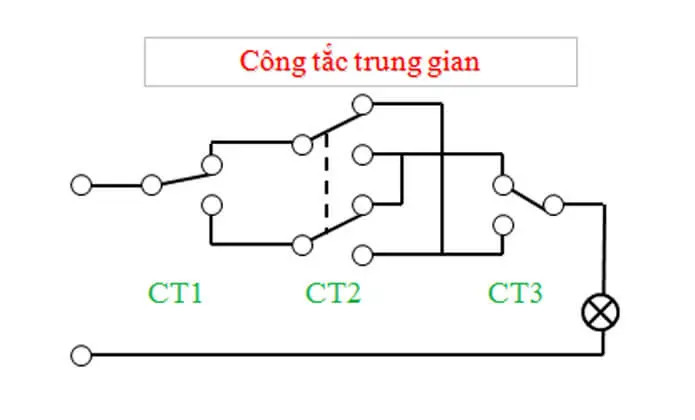

Mạch điện cầu thang 3 công tắc 1 bóng đèn
5. Mạch Điện Cầu Thang 3 Công Tắc 2 Bóng Đèn
Với mạch điện này, bạn sẽ sử dụng 3 công tắc được đánh số thứ tự 1, 2, 3. Đầu dây dương từ công tắc 1 sẽ đấu nối với đèn LED số 2, trong khi đầu dây âm của công tắc 1 sẽ nối với đèn LED số 1 và một đầu của công tắc 3. Đầu dây còn lại của đèn LED số 2 sẽ được nối với đầu dây còn lại của công tắc 3, sau đó nối vào công tắc 2. Cuối cùng, dây âm của đèn LED số 1 sẽ đấu nối với đầu dây còn lại của công tắc 2.

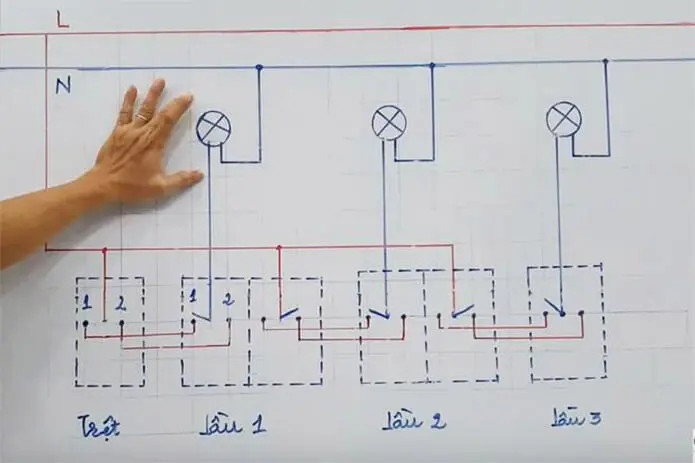

Mạch điện cầu thang 3 công tắc 2 bóng đèn
6. Mạch Điện Cầu Thang Cảm Ứng (Smart)
Đối với mạch điện cầu thang cảm ứng thông minh, hệ thống được thiết kế để tự động bật/tắt đèn dựa trên sự hiện diện của người dùng hoặc các yếu tố môi trường. Ví dụ, với cầu thang có 25 bậc, bạn sẽ cần 25 dây điện âm (mỗi bậc một dây) và 1 dây điện dương. Dây điện dương này sẽ được nối tiếp với dây điện âm của từng bậc thang. Sau khi hoàn tất việc đi dây và lắp đặt đèn LED, toàn bộ hệ thống sẽ được đấu nối vào tủ điện hoặc bảng điện.

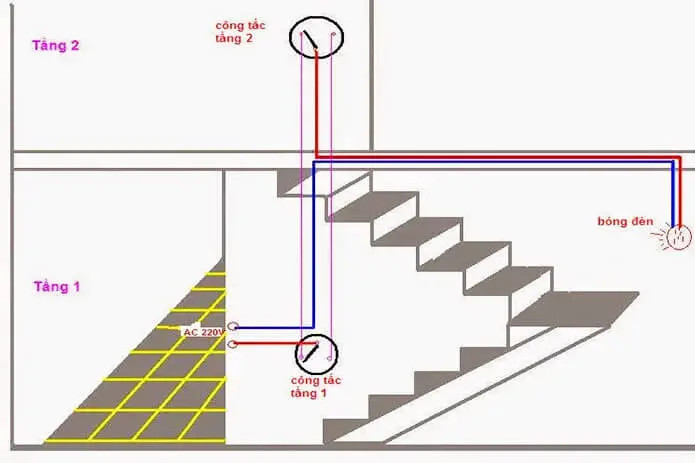

Mạch điện cầu thang cảm ứng thông minh
Để đảm bảo tính thẩm mỹ và an toàn, việc lắp đặt bảng điện nên được thực hiện âm tường hoặc giấu dưới gầm cầu thang.
Hướng Dẫn Cách Lắp Đặt Mạch Điện Cầu Thang Cơ Bản
Để thực hiện đấu nối mạch điện cầu thang một cách hiệu quả, bạn cần chuẩn bị đầy đủ các vật tư và dụng cụ cần thiết:
- 1 cầu chì
- 2 công tắc 3 cực
- 1 bóng đèn (hoặc nhiều hơn tùy theo sơ đồ)
- Dây điện phù hợp
- Kìm, tua vít và các dụng cụ sửa chữa điện khác.
Hướng dẫn lắp đặt mạch điện cầu thang
Quy trình lắp đặt cơ bản thường tương tự như mạch điện cầu thang 2 công tắc 1 bóng đèn. Nếu bạn đang có ý định lắp đặt cho ngôi nhà nhiều hơn hai tầng, bạn hoàn toàn có thể áp dụng nguyên tắc tương tự, mở rộng số lượng công tắc và dây dẫn cho phù hợp với số tầng. Điều quan trọng là phải tuân thủ đúng sơ đồ và đảm bảo các kết nối được thực hiện chắc chắn, an toàn.
Việc hiểu rõ các sơ đồ mạch điện cầu thang và nắm vững quy trình lắp đặt sẽ giúp bạn dễ dàng hơn trong việc thi công, đồng thời tối ưu hóa hệ thống chiếu sáng cho ngôi nhà của mình.
